Модуль ввода сигналов «NAMUR» МВСН-Ex

МВСН-Ех

Назначение

Модуль ввода сигналов "NAMUR" МВСН-Ех является двухканальным барьером искрозащиты, предназначенным для обработки сигналов датчиков типа "сухой контакт" и/или стандарта IEC 60947-5-6-2000 (EN 50227 NAMUR), а также передачи результатов обработки на верхний уровень через интерфейс RS-485 и на дискретные устройства вывода в соответствии с пользовательскими настройками.

Область применения – осуществление производственного контроля соблюдения установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

Функции

• Прием сигналов от двухпозиционных датчиков типа "сухой контакт", характеризующих состояние технологических параметров и оборудования во взрывоопасных зонах помещений и наружных установок.
• Прием сигналов соответствующих стандарту IEC 60947-5-6-2000 (EN 50227 NAMUR) от двухпозиционных датчиков, характеризующих состояние технологических параметров и оборудования во взрывоопасных зонах помещений и наружных установок.
• Выдача управляющих релейных сигналов.
• Формирование светодиодной сигнализации.
• Мониторинг линии связи с датчиками на обрыв и короткое замыкание (для интерфейса постоянного тока «NAMUR»).
• Выполнение функции счетчика импульсов.
• Выполнение функции тахометра.
• Конфигурирование с помощью Windows-приложения через RS-485.
• Взаимодействие с верхним уровнем контроля и управления по локальной сети с интерфейсом RS-485, в режиме "SLAVE" по протоколу ModBus.

Технические характеристики

• Электрическое питание – от сети постоянного тока напряжением (24±2) В (от разъема на монтажном рельсе либо от внешней сети).
• Потребляемая мощность – не более 2,0 Вт.
• Степень защиты внутренних элементов, обеспечиваемая оболочкой, – IP 20 по ГОСТ 14254-2015 (IEC 60529:2013).
• Габаритные размеры – не более 23×100×115 мм.
• Масса – не более 0,12 кг.

Для питания МВСН-Ех от сети переменного тока напряжением 220 В частотой 50 Гц рекомендуется модуль питания МП-BUS ЦКЛГ.430601.000 ТУ с организацией цепей питания и интерфейса RS-485 по общей шине, совмещенной с несущим монтажным рельсом NS 35/7,5 DIN VDE 0611. При этом к одному модулю питания допускается подключение до десяти МВСН-Ех.

Условия эксплуатации

• Температура окружающего воздуха – от +5 до +50 °С.
• Относительная влажность воздуха – 80% при температуре +35 °С и более низких температурах без конденсации влаги.
• Вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,15 мм.
• Атмосферное давление – от 630 до 800 мм рт. ст.

Взрывозащита

Модуль ввода сигналов «NAMUR» МВСН-Ех соответствует техническому регламенту "О безопасности оборудования для работы во взрывоопасных средах" (ТР ТС 012/2011) и может быть использован в составе систем противоаварийной защиты.

• Уровень взрывозащиты – "особовзрывобезопасный".
• Вид взрывозащиты – "искробезопасная электрическая цепь" по ГОСТ 31610.11-2014.
• Маркировка взрывозащиты:
  • для категории взрывоопасной среды IIС - [Ех ia Ga] IIС;
  • для электрооборудования группы I - [Ех ia Ma] I
• Сертификат соответствия требованиям технического регламента ЕАЭС (технического регламента Таможенного союза) № ЕАЭС RU С-RU.НВ82.В.00185/23 в Национальной части единого реестра выданных сертификатов соответствия, оформленных по единой форме. [бланк сертификата]

Входные сигналы

1. При конфигурировании входов МВСН-Ех для приема сигналов типа «сухой контакт» по каждому из двух каналов входным сигналом является состояние датчика с импедансом от 0 до 3,6 кОм в замкнутом состоянии и от 4,3 кОм до бесконечности в разомкнутом состоянии.
2. При конфигурировании входов МВСН-Ех для приема сигналов интерфейса постоянного тока возможно применение любых типов датчиков, соответствующих стандарту IEC 60947-5-6-2000 (EN 50227 NAMUR), например, датчики типа ДВИ ЗАО «Сенсор» (см. фото). По каждому из двух каналов входными сигналами являются сигналы датчика релейного типа, при Uо = 8,2 В, Rо = 1 кОм:
   1. ток в цепи датчика выше 6,0 мА – короткое замыкание;
   2. ток в цепи датчика от 1,7 до 6,0 мА – отпускание (OFF);
   3. ток в цепи датчика от 0,25 до 1,55 мА – срабатывание (ON);
   4. ток в цепи датчика менее 0,25 мА – обрыв.

Максимальная частота входного сигнала для функции счетчика импульсов или тахометра – не более 1536 Гц. Максимальное количество импульсов для сторожевого счётчика – не более 65535. Максимальное значение контролируемой скорости вращения – не более 65535 об/мин.

При конфигурировании входов МВСН-Ех для приема сигналов "NAMUR" МВСН-Ех обеспечивает индикацию обрыва линии связи. Длина линии связи должна соответствовать требованиям нормативных документов к параметрам емкости и индуктивности для искробезопасных цепей.

Выходные сигналы

1. Сигналы двух опто-реле. Напряжение постоянного тока, прикладываемое к ключу управления, не должно превышать 50 В, ток, протекающий через ключ, не должен превышать 600 мА.
2. Сигналы световой сигнализации от трех светодиодов на передней панели МВСН-Ех, конфигурируемые пользователем.
3. Физические сигналы интерфейса RS-485, гальванически развязанные от цепей МВСН-Ех, протокол Modbus. Нагрузочная способность выхода RS-485 – до 256 приемопередатчиков RS-485 с входным импедансом 12 кОм. Максимальная длина соединительного кабеля – 1200 м.

Настройка

Параметры работы МВСН-Ех устанавливаются потребителем с использованием программы конфигурирования с персонального компьютера по интерфейсу RS-485.

Программа конфигурирования МВСН-Ех «m11test.exe» входит в комплект поставки модулей. МВСН-Ех имеет возможность работы в локальной сети типа RS-485. Для интеграции в SCADA-систему по отдельному заказу может поставляться OPC-сервер.

Если параметры конфигурирования оговорены при заказе, то они будут запрограммированы при выпуске МВСН-Ех из производства.

Исполнения

МВСН-Ех выпускается в соответствии с комплектом конструкторской документации ЦКЛГ.426433.011.

Пример записи обозначения МВСН-Ех при заказе:

Модуль ввода сигналов "NAMUR" МВСН-Ех ЦКЛГ.421433.011 ТУ

Монтаж

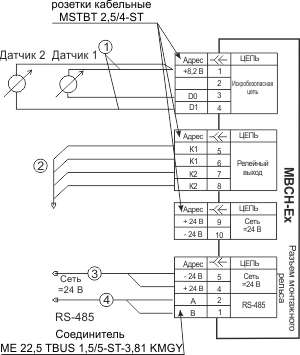

Схема электрических подключений модуля МВСН-Ех приведена на рисунке 1.

Монтаж модуля ввода сигналов "NAMUR" МВСН-Ех производится на DIN-рейке NS35/7,5 DIN VDE 0611. Конструкция МВСН-Ех позволяет организовать общую шину питания и интерфейса RS-485 при помощи дополнительно установленных на DIN-рейку соединителей МЕ 22,5 TBUS 1,5/5-ST-3,81 KMGY из комплекта поставки МВСН-Ех. DIN-рейка поставляется по отдельному заказу.

При монтаже линии связи с датчиками необходимо учитывать, что значение максимального сопротивления кабеля не должно превышать 50 Ом согласно стандарту IEC 60947-5-6-2000 (EN 50227 NAMUR).

Любые датчики типа "сухой контакт" можно привести в соответствие с интерфейсом постоянного тока NAMUR стандарта IEC 60947-5-6-2000 (EN 50227) путем установки двух резисторов:

1. параллельно контакту – сопротивлением 10 – 22 кОм;
2. последовательно в цепь контакта - сопротивлением 1 – 2,2 кОм.

Данная доработка позволит контролировать состояние линии связи и определять ее неисправность в виде обрыва или короткого замыкания.

Габаритные и присоединительные размеры модуля МВСН-Ех приведены на рисунке 2.
